Pemasangan/Pembuatan mode Flip-Flop, Khusus Motor Semua Honda
Pembuatan mode Flip-Flop ini diperlukan Motor yang memiliki Lampu Senja kanan dan kiri

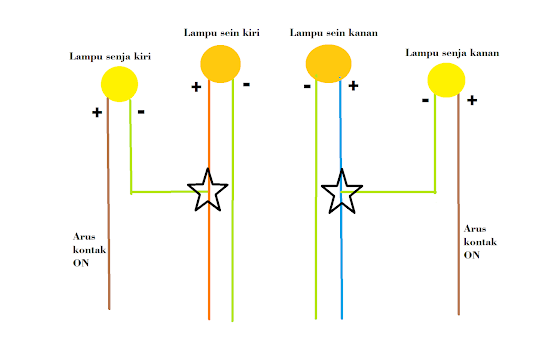

Seperti gambar diatas,
Keterangan:
- Kabel HITAM pada motor = Arus (+) Motor
- Kabel HIJAU pada motor = Arus (-) Motor
- Kabel ORANGE pada motor = Arus (+) lampu Sein Kiri
- Kabel BIRU pada motor = Arus (+) Lampu Sein Kanan
Hal yang pertama di lakukan membuat Flip-flop
1. Cari kabel HIJAU (-) Lampu Senja Kiri, kemudian di potong.
2. Lalu cari kabel warna ORANGE (+) Lampu Sein Kiri, kemudian kupas kulit
kabel ORANGE dan JANGAN sampai putus.
3. Gabungkan kabel HIJAU yang sudah di potong, ke bagian kabel ORANGE yang
sudah di kupas tadi.
4. Isolasi bagian sambungan kabel, supaya tidak terjadi konslet yang di
sebabkan faktor luar
5. Lakukan hal yang sama di bagian Lampu Senja Kanan dan Lampu Sein Kanan.
Perbedaannya hanya dalam penyambungan kabel HIJAU Lampu Senja ke kabel warna BIRU Lampu Sein kanan.
6. Setelah semua tersambung dan di isolasi, bisa kalian cek bisa bekerja secara Flip-Flop atau belum.
Disini mode Flip-flop hanyalah lampu yang bergantian menyala seperti lampu di palang
pintu kereta api. Maka dari itu perlunya lampu senja motor yang terdapat 2 biji, untuk bergantian pada Lampu Sein kanan maupun kiri
Lampu senja akan tetap menyala seperti biasa, dan jika kita akan melakukan sein
ke kanan/kiri, lampu sein akan menyala dan menyala bergantian dengan Lampu senja.
Semoga berhasil.....
